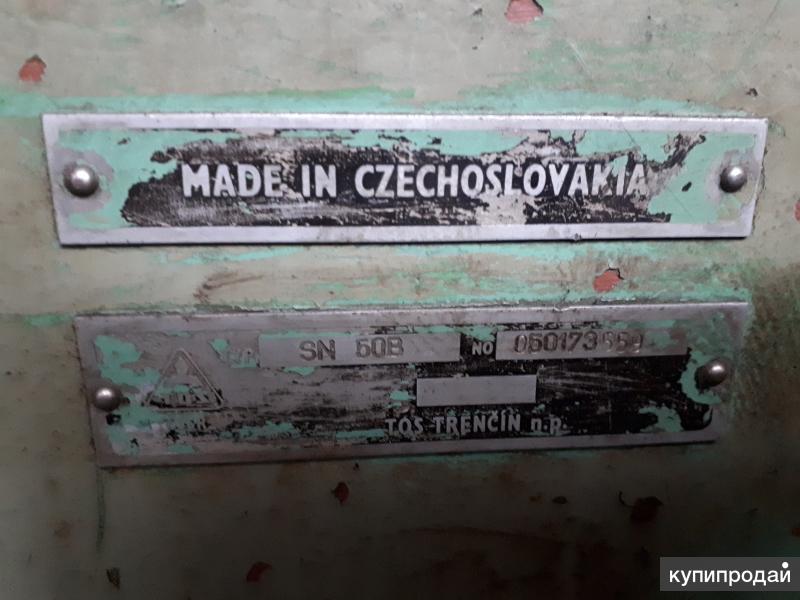

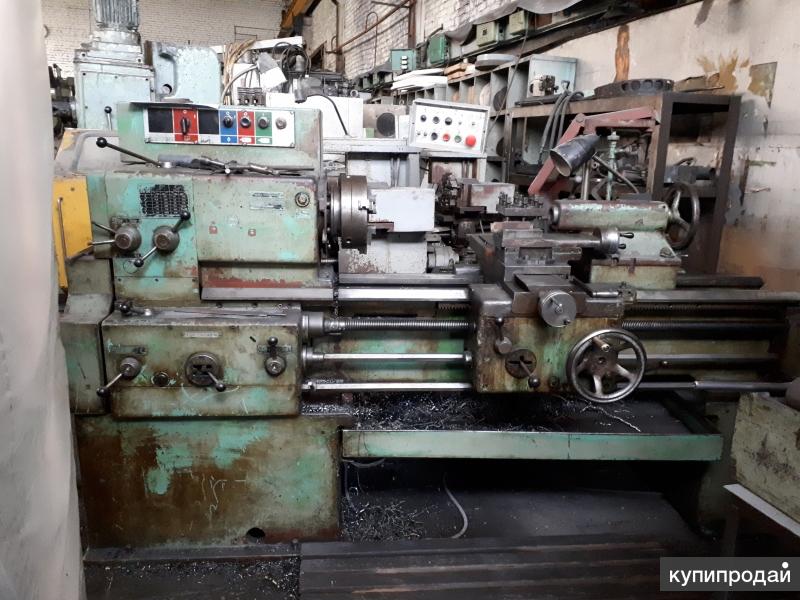

Токарный станок SN 50B

Диаметр обработки 500 мм + ГАП РМЦ-1500 мм
Наименование параметра SN-50В
Основные параметры
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки, обрабатываемой над станиной, мм 500 + ГАП
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм 270
Наибольший диаметр обработки над выемкой, мм 700
Высота центров, мм 250
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм 1500
Диаметр сквозного отверстия в шпинделе, мм 52
Число ступеней частот прямого вращения шпинделя 24
Частота вращения шпинделя в прямом направлении, об/мин 22..2000
Число ступеней частот обратного вращения шпинделя 24
Частота вращения шпинделя в обратном направлении, об/мин 22..2000
Внутренний конус в шпинделе Морзе 6
Передний конец шпинделя В6
Наибольшее перемещение поперечной каретки суппорта, мм 300
Число продольных ступеней подач
Пределы рабочих подач продольных, мм/об 0,05..6,4
Пределы поперечных рабочих подач, мм/об 0,025..3,2
Скорость быстрых перемещений суппорта, продольных, м/мин 1,5
Скорость быстрых перемещений суппорта, поперечных, м/мин 3,0
Количество нарезаемых резьб метрических 29
Пределы шагов метрических резьб, мм 0,5..40
Количество нарезаемых резьб дюймовых 38
Пределы шагов дюймовых резьб, ниток/дюйм 1..80
Количество нарезаемых резьб модульных 26
Пределы шагов модульных резьб, модуль 0,25..20
Количество нарезаемых резьб питчевых 31
Пределы шагов нарезаемых резьб питчевых 2..72
Наибольшее перемещение резцовых салазок, мм 140
Наибольший угол поворота резцовых салазок, град
Наибольшее сечение державки резца, мм 32 х 20
Число резцов в резцовой головке 4
Число фиксированных позиций резцового суппорта
Диаметр пиноли задней бабки, мм 70
Конус отверстия в пиноли задней бабки Морзе 5
Наибольшее перемещение пиноли, мм 180
Перемещение пиноли на одно деление лимба, мм
Величина поперечного смещения корпуса бабки, мм ±12
Количество электродвигателей на станке 3
Электродвигатель главного привода, кВт 5,5

В рабочем состоянии.
Видео работы станка вышлем по запросу.
